[why2025-terrain] Meer informatie over de tenten indeling.
Rox
why2025 at rox.gay
Tue Jul 8 00:11:13 CEST 2025
Hoi Steffen,
Hierbij een update van de (kaart met) tenten:
https://cloud.ifcat.org/index.php/s/FyYA3ryjwwE36ED
Vincent schatte afgelopen vrijdag op de telefoon in dat de tekeningen
vandaag af kunnen zijn,
Ik heb geen idee of dit is omdat je druk bent, of omdat ik de kaart als
niet eindelijk gestuurd heb.
Als het dat laatste was, deze mag je als definitief beschouwen
Voor the oploopplaten willen we dat bij de tracks en workshops alle
deuren een oploop plaat hebben, verder:
Bij Volunteers en info, Security bij de noordelijke deur
Bij Supermarkt, Arcade, CTF bij de zuidelijke deur
Bij badge, NOC, family 1/2, productiehuis, POC, sponsor 1/2/3, deco,
ROC, speakerdesk bij de enige deur
Groeten
Rox
On 04-07-2025 13:39, Rox wrote:
>
> Hallo Steffen,
>
> Onze huidige tekeningen voor de tenten kun je hier vinden:
> https://cloud.ifcat.org/index.php/s/4pydcBLeWb7kTsw
>
> Ik wil hierbij even de kanttekening geven dat deze tekeningen gemaakt
> zijn met de volgende aannamen:
>
> * vakken zijn vijf meter breed aan alle kanten van de tent
> * De deuren zitten in het midden van een vak en zijn 2,5m breed
> * windverbanden zitten in een eerste en laatste vak aan de lange
> kant van een tent
> * De deuren kunnen niet zitten waar een windverband is
>
> Uit de mails hieronder kan ik opmaken dat niet al deze aannames
> klopten, dus het is mogelijk dat we een paar deuren nog wat verplaatsen
>
> Ook hebben we de oploopplaten nog niet gepland
>
> Omdat we een aantal tenten hernoemd hebben sinds de offertes opgesteld
> waren geef ik hier nog even onze tabel met welke tenten welke
> afmetingen hebben
> Het is overgins zeker mogelijk dat we ergens een fout gemaakt hebben
> in het overnemen van deze lijst tenten
>
> Hierbij is dit ook en indicatie van welke combinaties we op dit moment
> plannen te maken met de pagode tenten
>
> |SELECT name, description, buildings."Tentboek" FROM why25.buildings
> where buildings."Tentboek" LIKE '%Alu%' or buildings."Tentboek" LIKE
> '%Pagode%' or buildings."Tentboek" LIKE '%Flextent%' order by
> buildings."Tentboek", name|
> name description Tentboek
> ROC 5x10 Aluhal Alu Paviljoen ES110 - 3, 4, 5, 6, 8, 10 mtr
> Speaker 5x10 Aluhal Alu Paviljoen ES110 - 3, 4, 5, 6, 8, 10 mtr
> Arcade 10x20 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Badge 15x15 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Bar Backstage Tent 5x10 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> CTF 10x10 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Deco 10x10 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Family 10x15 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Family 10x15 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Info 15x15 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Kitchen 10x10 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> NOC 15x15 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> POC 10x10 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Productiehuis 10x10 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Safety 10x15 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Silent Lounge 15x15 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Sponsor: Adyen 10x10 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Sponsor: Cyso 10x10 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Sponsor: Deloitte 10x10 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Supermarkt 10x20 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Track Cassiopeia 15x15 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Workshop Euclid 10x20 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Workshop Fobos 10x15 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Workshop Giotto 15x15 Aluhal Alu Paviljoen ES170 - 12, 15 mtr
> Heaven 20x25 Aluhal Alu Paviljoen ES225 -10, 15, 20, 25 mtr
> Track Andromeda 25x40 Aluhal Alu Paviljoen ES225 -10, 15, 20, 25 mtr
> Track Brachium 20x25 Aluhal Alu Paviljoen ES225 -10, 15, 20, 25 mtr
> FoodCourt Bar (Main Bar) 15x20 Stretchtent
> Floating Model Flextent - 15 meter breed (C)
> Karaoke Bar 15x20 Stretchtent
> Floating Model Flextent - 15 meter breed (C)
> Party Bar 15x20 Stretchtent
> Floating Model Flextent - 15 meter breed (C)
> Track Delphinus 10x20 Stretchtent
> Lange Kant Omlaag West Flextent - tm 10 meter breed
> Hackcenter 5x10 Pagodes Pagode ES84 - 5mtr
> Merch 5x10 Pagodes Pagode ES84 - 5mtr
> podcastvillage 5x5 Pagode Pagode ES84 - 5mtr
> Sponsor: Leaseweb 5x10 Pagodes Pagode ES84 - 5mtr
> Sponsor: Prefix Broker - Aid 2 Ukraine 5x10 Pagodes Pagode ES84 - 5mtr
> Sponsor: Quantum foundation 5x10 Pagodes Pagode ES84 - 5mtr
> Sponsor: Shuberg Phillis + Falco Networks 15x10 Pagodes Pagode ES84
> - 5mtr
> Sponsor:SURFNET 5x10 Pagodes Pagode ES84 - 5mtr
> Sponsor: TrueFullStaq 5x10 Pagodes Pagode ES84 - 5mtr
> Ticket & Entrance 5x10 Pagodes Pagode ES84 - 5mtr
> Village1 5x10 Pagodes Pagode ES84 - 5mtr
> Village10 10x10 Pagodes Pagode ES84 - 5mtr
> Village11 10x10 Pagodes Pagode ES84 - 5mtr
> Village12 10x10 Pagodes Pagode ES84 - 5mtr
> Village13 10x10 Pagodes Pagode ES84 - 5mtr
> Village14 5x10 Pagodes Pagode ES84 - 5mtr
> Village15 5x10 Pagodes Pagode ES84 - 5mtr
> Village16 5x10 Pagodes Pagode ES84 - 5mtr
> Village17 5x10 Pagodes Pagode ES84 - 5mtr
> Village2 5x10 Pagodes Pagode ES84 - 5mtr
> Village3 5x10 Pagodes Pagode ES84 - 5mtr
> Village4 5x10 Pagodes Pagode ES84 - 5mtr
> Village5 5x10 Pagodes Pagode ES84 - 5mtr
> Village6 5x10 Pagodes Pagode ES84 - 5mtr
> Village7 5x10 Pagodes Pagode ES84 - 5mtr
> Village8 5x15 Pagodes Pagode ES84 - 5mtr
> Village9 5x15 Pagodes Pagode ES84 - 5mtr
>
> Ik hoop dat ik je voldoende informatie gegeven heb om te kunnen
> beginnen met jou tekeningen
>
> Groeten Rox
>
> On 03-07-2025 17:22, Steffen van den Aardweg via Terrain wrote:
>> Goedemiddag,
>>
>> Ik wil werktekeningen maken voor de jongens om te bouwen, zodat zij
>> weten waar de panelen of schuifzeilen en deuren enzovoorts komen te
>> staan. Hebben jullie voor mij gespecificeerde tekeningen met details
>> erop, zodat ik weet waar alles komt te staan.
>>

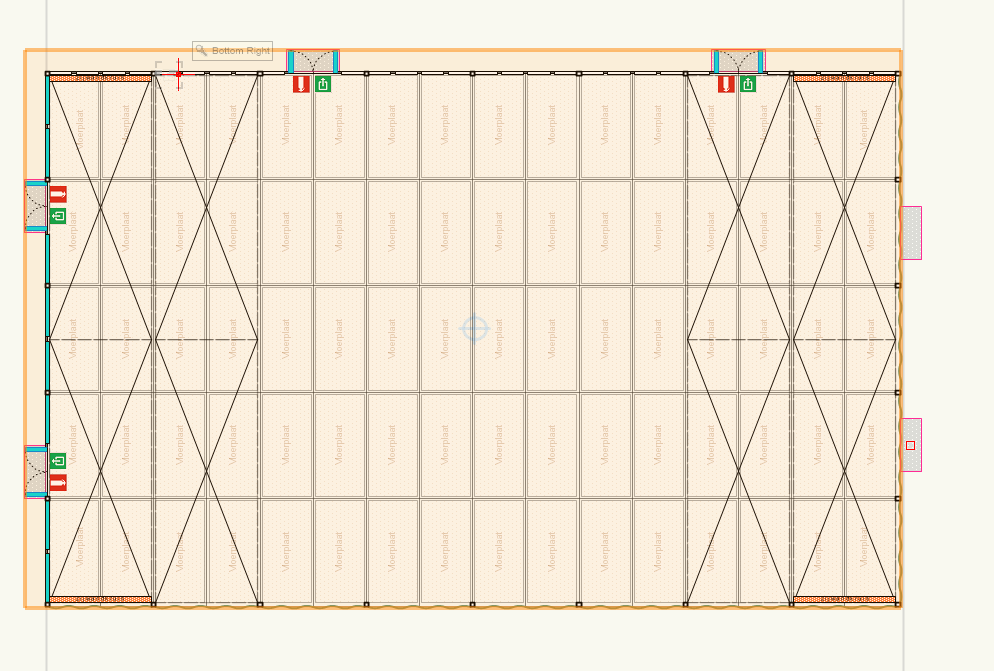

>> Voorbeeld:
>>
>>
>> Hier zie je de linkerwand is met glas. Bovenzijde is met dichte
>> panelen. Rechts en onder zijn schuifzeilen. De oploopplaten liggen er
>> voor de ingangen.
>> Ik zou graag van alle tenten, dit soort tekeningen willen zien,
>> alleen dan eventueel met een kleur aangegeven op tekening inclusief
>> een legenda.
>>
>> Een vierkantje met wat kleur aan te geven is al genoeg, dan kan ik op
>> basis van jullie tekeningen, al de tekeningen uitwerken. Deze stuur
>> ik daarna ter controle terug naar jullie, zodat jullie het kunnen
>> beoordelen. En vanuit daaruit pas ik alles weer even aan.
>>
>> Ik zie graag de tekeningen tegemoet.
>>
>> Met vriendelijke groet,
>>
>> Steffen van den Aardweg
>> Technisch Tekenaar
>>
>> <https://www.maessententsupply.nl/>
>>
>> +31 (0)6 - 13 43 31 13
>> +31 (0)70 - 511 93 95
>> steffen at maessen-ts.nl <mailto:steffen at maessen-ts.nl>_
>>
>> _
>>
>> <https://www.facebook.com/MaessenTentsupply><https://www.instagram.com/maessententsupply/><https://www.linkedin.com/company/maessen-tentsupply><https://www.youtube.com/channel/UCB1HQFFbXdKghYu6GnD8H_A><https://nl.pinterest.com/maessentent0438/_created/>
>> Op al onze dienstverlening zijn onze *algemene voorwaarden
>> <https://www.maessententen.nl/wp-content/uploads/2021/04/Algemene-Voorwaarden-Maessen-NED-COVID-19-1.pdf>* van
>> toepassing.
>>
>>
>> ------------------------------------------------------------------------
>> *Van:* Vincent Kloesmeijer <vincent at maessen-ts.nl>
>> *Verzonden:* Donderdag, 3 Juli, 2025 11:10
>> *Aan:* terrain at lists.why2025.org <terrain at lists.why2025.org>; Steffen
>> van den Aardweg <steffen at maessen-ts.nl>
>> *Onderwerp:* Re: Vragen over tent-specificaties voor vergunning
>>
>> Beste Gina,
>> Dit kunnen we makkelijk oplossen door het op de tekeningen aan te
>> geven. Het is ook direct de reden dat wij de tekeningen iets sneller
>> moeten maken. We zijn er druk mee bezig maar ze zijn pas einde van de
>> week klaar.
>> @Steffen van den Aardweg <mailto:steffen at maessen-ts.nl> svp speciale
>> aandacht voor onderstaande punten.
>> Mbt de tentmaten. Bij alle tenten staat eerst de breedte en dan de
>> lengte vermeld. Dus een aluhal van 20x25m is een tent van 20 meter
>> breed (kopgevel) met een lenget vban 25 meter (5 vakken). Dat is voor
>> alle tenten hetzelfde.
>> De stuwdruk 0.5 Kn/m2 of 0.3Kn/M2 houdt verband met wat jullie in je
>> beheersplan hebben opgenomen. Ik denk dat er staat dat boven de
>> windkracht 8Bft de tenten moeten worden geevacuuerd. Dat heb ik wel
>> zo met Jeroen besproken. Als dat zo is kan je de onderste waarde
>> (gereduceerde windlast) aanhouden. Dus 0.3Kn/m2 (of 300N/m2).
>> De windverbanden staan op de tekeningen en ook het aantal ankers voor
>> de (flex)tenten. Dat is ook uit de tentboeken te halen maar een
>> tekenng is vaak toch duidelijker. In de basis zitten windverbanden in
>> ieder eerste en laatste vak. Maar als jullie daar een deur hebben
>> geplaatst mogen ze ook een vak verschoven worden.
>> Alle aluhallen zijn voorzien van een vloer bestaande uit zwaarlast
>> vloerplaten conform de tentboeken. Dit staat ook in alle offertes. Ik
>> begrijp die vraag niet zo goed.
>> Als je wil kunnen wij een trekproef voor jullie uitvoeren. Als dat
>> niet al gedaan is (Even checken bij Liquicity in 2024 is dit wel
>> gedaan). Als je dat rapprt mag gebruiken is het makkelijker. En
>> anders kan ik het voor jullie organiseren. De prijs voor een
>> trekproef met rapport is €450,-
>> Voor de afspanning van de flextenten hebben wij speciale baseplates
>> met meerdere ankergaten waar de scheerlijnen aan gekoppeld worden.
>> Afhankelijk van de ondergrond moeten de grondpennen 3x tot 7x de
>> diameter uit elkaar staan. Ik wil wel opmerken dat de vraag van de
>> gemeente over 5 tot 7 grondpennen per goot verbinding alleen geldt op
>> die plaatsen waar de tenten aan elkaar doorgekoppeld worden. Maar
>> volgens mij worden er geen tenten gekoppeld, toch?
>> Jullie zetten de tenten stand alone. En dat betekent dat er op de
>> hoeken 2 ankerpunten komen die met 2 grondpennen worden verankerd.
>> (/Als je 2 tenten koppeld worden dus 4 ankerpunten met in totaal 8
>> grondpennen op de hoeken vervangen door 1 ankerpunt met 7
>> grondpennen/). Dus dit heeft wel even aandacht nodig en zal je
>> dudelijk moeten maken aan de gemeente. Volgens mij zijn de grootste
>> flextenten 15x20 meter (te weten: Haven Lounge en Main Bar Party 1).
>> En die bestaan uit 1 flextent / 1 doek. Daar wordt niets voor gekoppeld.
>> Maar omdat we deze vraag vaker kregen dit jaar hebben we de
>> tentboeken laten aanpassen. Ik heb ze net binnen gekregen. Hier staan
>> iets duidelijker de detailtekeningen in. Ik heb ze bijgevoegd.
>> Voor de tenten van 10x20 meter is dit Tentboek 10m breed - pagina 18.
>> Voor de tenten van 15x20 meter is dit Tentboek 15m breed - pagina 15.
>> Ik hoop dat dit helpt. Je mag ook altijd de vragen van de gemeente
>> naar ons doorsturen. Dan zal ik ze voor je beantwoorden.
>> Met vriendelijke groet/ Kind regards,
>>
>> Vincent Kloesmeijer
>> +31 (0)62 - 061 29 40
>> +31 (0)70 - 511 93 95
>> vincent at maessen-ts.nl <mailto:vincent at maessen-ts.nl>__
>> <https://www.linkedin.com/in/maessen/>
>> Op al onze dienstverlening zijn onze *algemene voorwaarden
>> <https://www.maessententen.nl/wp-content/uploads/2021/04/Algemene-Voorwaarden-Maessen-NED-COVID-19-1.pdf>* van
>> toepassing.
>> ------------------------------------------------------------------------
>> *Van:* Gina Muuss <gina at why2025.org>
>> *Verzonden:* woensdag 2 juli 2025 22:37
>> *Aan:* Vincent Kloesmeijer <vincent at maessen-ts.nl>
>> *CC:* terrain at lists.why2025.org <terrain at lists.why2025.org>
>> *Onderwerp:* Vragen over tent-specificaties voor vergunning
>>
>> Beste Vincent,
>>
>> We hebben zojuist van de gemeente vernomen dat zij moeten weten waar
>> de windverbanden op de tenten komen te zitten.
>>
>> Uit het tentenboek blijkt dat de eerste en laatste secties een
>> windverband van 5m moeten hebben. Echter, het is ons niet helemaal
>> duidelijk hoe deze tenten worden opgebouwd.
>>
>> Dus bijvoorbeeld de 20x25 tenten (ES225). Bouwen jullie deze uit 4
>> secties van 25m, of 5 secties van 20m?
>>
>> Dezelfde vraag hebben we over de 10x15 (ES170) en 5x10 (ES110) tenten
>>
>>
>> Van de ES110 tenten is er ook een variant met pw = 300N/m2 en een met
>> pw = 500N/m2, welke hebben wij?
>>
>> Vanuit de gemeente is het volgende verzoek gekomen over de flextenten:
>> Ter plaatse van de afspanning – goot zijn 5 a 7 ankers nodig;
>> graag in een detail aangeven hoe dit ankerplan eruit ziet (let
>> hierbij op de minimale hoh afstand van de ankers).
>> Tevens dient er een trekproef te worden uitgevoerd met dit detail
>> om te beoordelen wat de groepswerking van zoveel ankers bij elkaar is
>> en wat de invloed hiervan is op de op te nemen trekkracht.
>> Kunt u helpen deze vragen beantwoord te krijgen?
>>
>> De gemeente had ook een vraag over of we vloerplaten gebruikten voor
>> de aluhallen, ze vroegen bijvoorbeeld specifiek over tentboek ES170
>> sectie D.2. Om verdere vragen te voorkomen, zouden wij zoveel
>> mogelijk informatie willen over de ankers dan wel ballast willen hebben.
>>
>>
>> Alvast bedankt!
>>
>> Met vriendelijke groet,
>> Gina
>>
>>
>> _______________________________________________
>> Terrain mailing list
>> Terrain at lists.why2025.org
>> https://lists.why2025.org/mailman/listinfo/terrain
>
> _______________________________________________
> Terrain mailing list
> Terrain at lists.why2025.org
> https://lists.why2025.org/mailman/listinfo/terrain
-------------- next part --------------
An HTML attachment was scrubbed...
URL: <http://lists.why2025.org/pipermail/terrain/attachments/20250708/e4b734c9/attachment.html>
-------------- next part --------------
A non-text attachment was scrubbed...
Name: image.png
Type: image/png
Size: 122487 bytes
Desc: not available
URL: <http://lists.why2025.org/pipermail/terrain/attachments/20250708/e4b734c9/attachment.png>
-------------- next part --------------
A non-text attachment was scrubbed...
Name: Outlook-gvmwqeix.png
Type: image/png
Size: 35744 bytes
Desc: not available
URL: <http://lists.why2025.org/pipermail/terrain/attachments/20250708/e4b734c9/attachment-0001.png>
-------------- next part --------------
A non-text attachment was scrubbed...
Name: Outlook-ha3vpkis.png
Type: image/png
Size: 640 bytes
Desc: not available
URL: <http://lists.why2025.org/pipermail/terrain/attachments/20250708/e4b734c9/attachment-0002.png>
-------------- next part --------------
A non-text attachment was scrubbed...
Name: Outlook-il5spw31.png
Type: image/png
Size: 784 bytes
Desc: not available
URL: <http://lists.why2025.org/pipermail/terrain/attachments/20250708/e4b734c9/attachment-0003.png>
-------------- next part --------------
A non-text attachment was scrubbed...
Name: Outlook-dnbcmjsp.png
Type: image/png
Size: 692 bytes
Desc: not available
URL: <http://lists.why2025.org/pipermail/terrain/attachments/20250708/e4b734c9/attachment-0004.png>
-------------- next part --------------
A non-text attachment was scrubbed...
Name: Outlook-l3eel2js.png
Type: image/png
Size: 679 bytes
Desc: not available
URL: <http://lists.why2025.org/pipermail/terrain/attachments/20250708/e4b734c9/attachment-0005.png>
-------------- next part --------------
A non-text attachment was scrubbed...
Name: Outlook-x15byzz3.png
Type: image/png
Size: 1030 bytes
Desc: not available
URL: <http://lists.why2025.org/pipermail/terrain/attachments/20250708/e4b734c9/attachment-0006.png>
-------------- next part --------------
A non-text attachment was scrubbed...
Name: Outlook-kvynfi5b.png
Type: image/png
Size: 10355 bytes
Desc: not available
URL: <http://lists.why2025.org/pipermail/terrain/attachments/20250708/e4b734c9/attachment-0007.png>
-------------- next part --------------
A non-text attachment was scrubbed...
Name: Outlook-dxdwbqea.png
Type: image/png
Size: 2137 bytes
Desc: not available
URL: <http://lists.why2025.org/pipermail/terrain/attachments/20250708/e4b734c9/attachment-0008.png>
More information about the Terrain
mailing list
